视频监控系统的设计方案一般组成。

1、概述

2、需求分析

3、设计原则及依据

4、系统总体设计

5、网络传输设计

6、监控中心设计

7、设备参数

以上就是监控系统设计方案组成，下面我分别阐述这几部分的内容

一、概述

概述顾名思义，就是描述一下视频监控系统的发展及使用，这一段就是陈述一下基本的定义与发展，都是模板型的，比如：传输距离，单一网线的传输距离应不超过90米，设备与设备之间的传输距离超过这一距离可能造成信号的误差，应使用光缆进行传输。

网络型数字视频安防监控系统网络交换层不应超过三级；不应采用桌面型网络交换设备

2、网络带宽估算原则

网络实用带宽的估算方法应符合以下规定：

a) 对128路及以下规模的数字视频安防监控系统，前端设备接入监控中心所需的网络实用带宽应≥系统接入的视频路数×单路视频码率×2；

b) 对128路以上规模的数字视频安防监控系统，网络实用带宽的估算方法应符合以下规定：

1) 数字录像设备置于监控中心的数字视频安防监控系统，前端设备接入监控中心所需的网络实用带宽应≥系统接入的视频路数×单路视频码率+允许并发显示的视频路数×单路视频码率；

2) 数字录像设备置于前端的数字视频安防监控系统，前端设备接入网络视频录像设备所需的网络实用带宽应≥系统接入的视频路数×单路视频码率，前端设备和数字录像设备接入监控中心所需的网络实用带宽应≥允许并发显示的视频路数×单路视频码率+允许并发回放的视频路数×单路视频码率；

3、传输介质选择

网络双绞线基带传输是用超5类以上的双绞线。

无法采用网络双绞线传输，必须采用光纤方式，通过光纤收发器或者光模块将电信号转成光纤信号进行传输。

六、监控中心设计

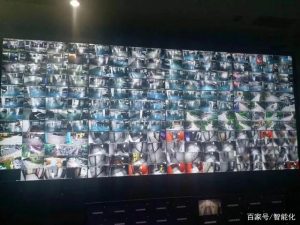

监控中心是视频监控、生产、报警、对讲、消防等系统集中展示的核心部位，日常安防、应急指挥、领导参观、系统维护等工作都在监控中心开展，需要建设一套能完整展现各个安防业务子系统的电视墙系统。

1、显示设计

采用液晶拼接屏或者LED小间距，要不就一台监视器的小项目

2、存储设计

现在的新规范要求低存储30天

3、供电设计

采用UPS不间断电源供电，后备电池满足一个小时

以上三部分我只说了重点，你要自己写的话，要分别描述的。

七、设备参数

附上你所选用的设备参数就可以了，这个就是复制的操作。

以上就是完整的视频监控系统的设计方案流程。新手多看几遍，熟悉流程，你自己动手操作一下，就会了。
